Buenas, no tengo clara cual es la forma mas correcta de usar y cablear las masas y corrientes:
Este esta claro salida para sensores,
9 | POWER OUT | POWER | 5V sensors
Este creo que también, entrada de la batería para encender y alimentar.
15 | POWER IN | POWER | +12V
Este empiezo a dudar entiendo que masa directo a chasis o batería que necesita para funcionar.
22 | POWER GND | POWER |
Este una de mis grandes dudas, ¿este es para que las masas de los sensores (O2, MAF, TPS ....) se conecten a esta masa? ¿o va a chasis? o las dos
37 | SIGNAL GND | POWER |
Y por ultimo, masa que no se si la puedo poner a chasis y conectar por encima a la vez la masa de algún sensor o solo a chasis o si da igual.
50 | POWER GND | POWER |

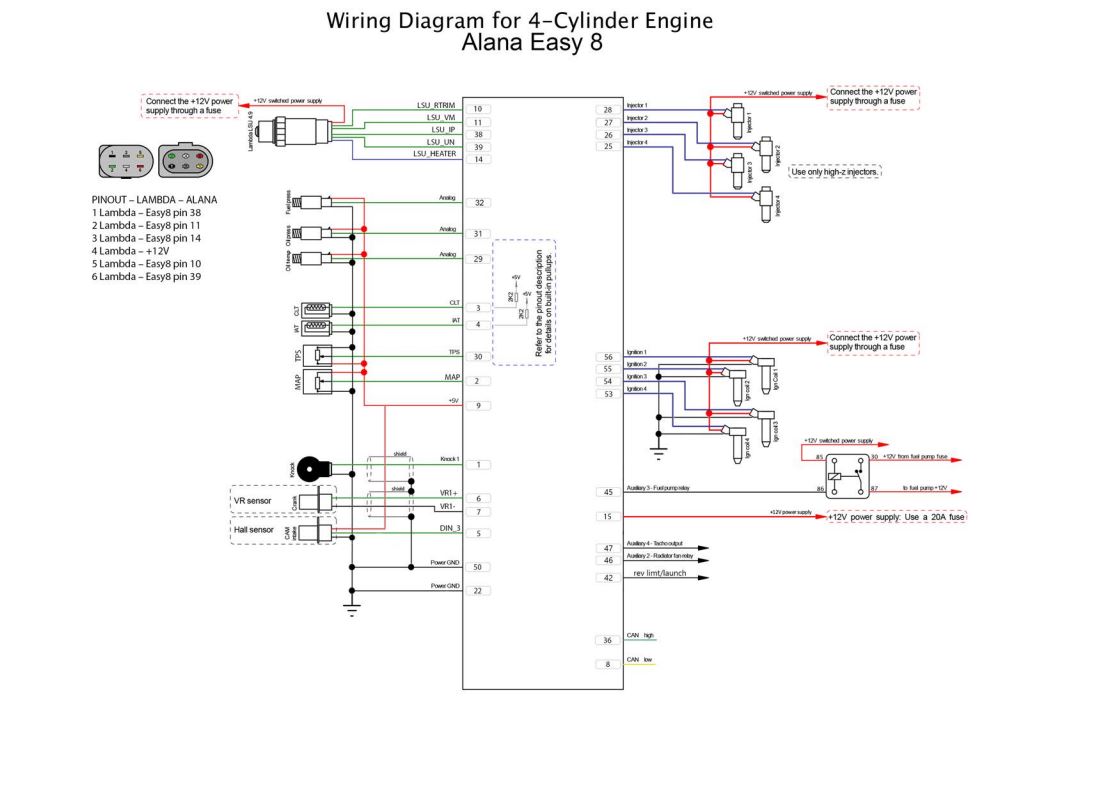

Hay alguna forma mas correcta que otra de conectarlos? o algún esquema de conexión correcta?
También me fije en los videos de alana de Instagram, la masa de la centralita y la de las bobinas estaba la misma, pero al haber tantas me entro la duda.
Los que ya instalasteis alguna, como estáis poniendo estas conexiones?
Muchas gracias, muy útil, así lo tengo montado más o menos, solo me queda una duda, ¿para que es el pin 37, Signal gnd?

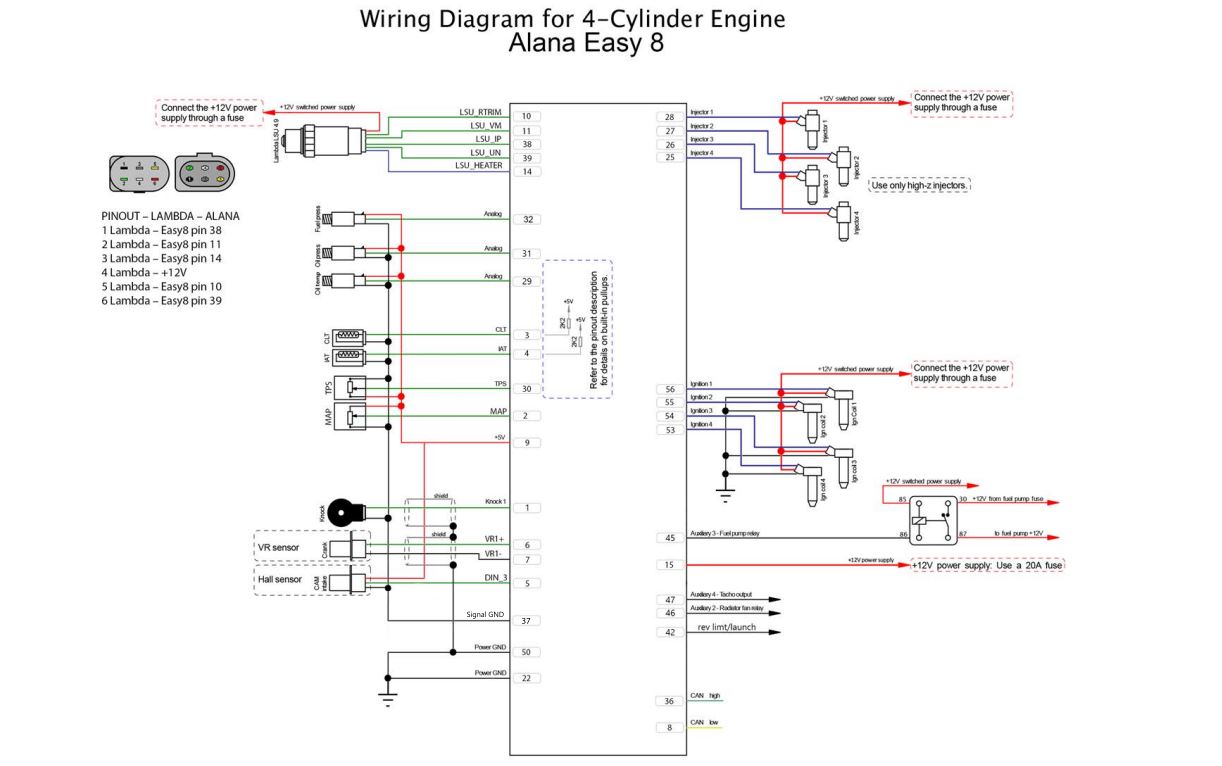

@chose Entiendo que es una masa filtrada por la ecu para sensores. Sería correcto alimentar IAT,CLT,MAP,TPS etc al pin 37 y separarlo de las otras masas. Echaba en falta ese negativo y no sé como no lo ví al hacer el esquema. Por eso es bueno compartir y comentar las dudas. Lo modificaré en cuanto pueda.
